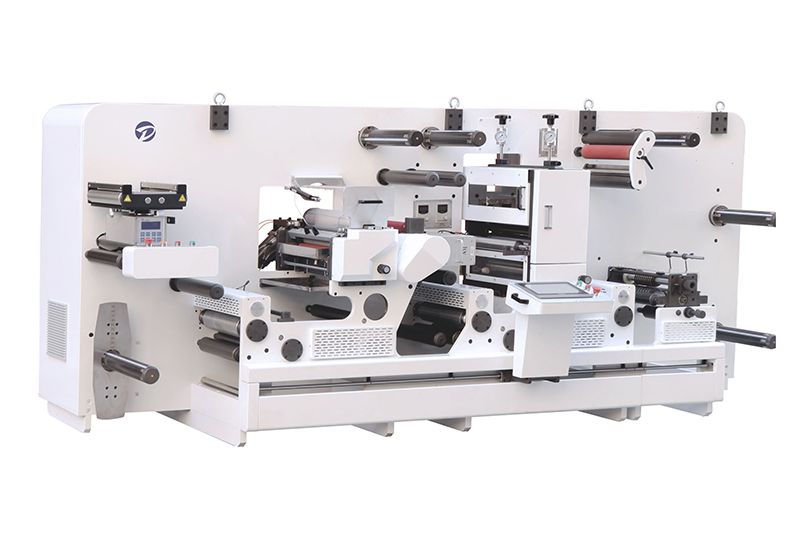

Machine de découpe et de finition (Modèle DCFM‑370 PRO – Découpeuse et machine de finition)
La machine de découpe et de finition est conçue pour intégrer l’impression flexographique en mode rotatif complet ou intermittent, la découpe, le marquage à froid, le pelliculage, le refendage, la mise en feuilles, etc., permettant de réaliser plusieurs opérations en un seul processus.
Cela améliore considérablement l’efficacité de la production.
Spécifications techniques
| Modèle | DCFM‑370 PRO |
| Vitesse maximale | 120 coups/min (mode rotatif complet) ; 300 coups/min (mode semi‑rotatif) |
| Largeur de bande max. | 370 mm |
| Pas d’impression | 200–450 mm |
| Précision de réimpression | ± 0,15 mm |
| Pas de découpe | 50–444,5 mm |
| Précision de découpe | ± 0,15 mm |
| Diamètre de déroulement max. | 800 mm |
| Diamètre de rembobinage max. (axe supérieur) | 600 mm |
| Diamètre de rembobinage max. (axe inférieur) | 800 mm |
| Diamètre du mandrin de rembobinage | 1 à 6 pouces (3 pouces en standard) |
| Épaisseur des matériaux | 20–300 μm |
| Alimentation en air | 0,8 MPa |
Présentation du produit
-
-

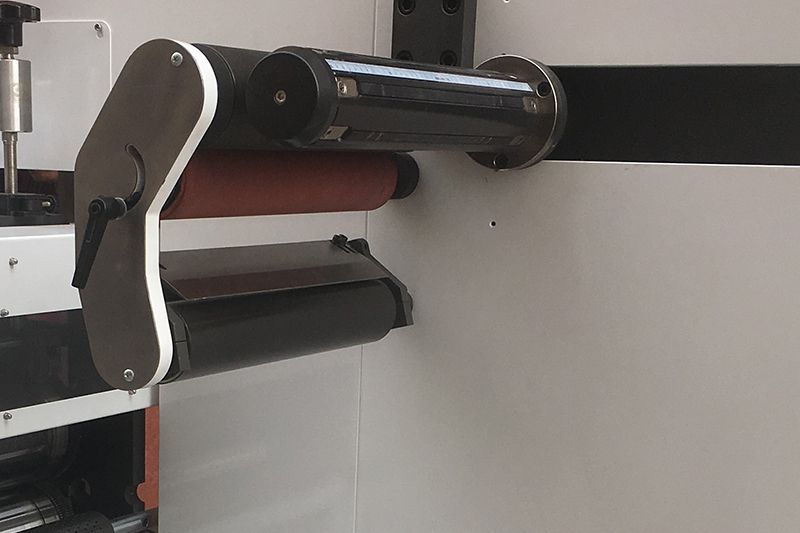

- Système d’évacuation de la matrice de déchets
Le système d’évacuation de la matrice de déchets est doté d’un axe de rembobinage coulissant, permettant un rembobinage facile des déchets sans ajuster la distance entre le rembobineur et le point de dénudage.
Conçu avec un entraînement par moteur indépendant, la vitesse de l’axe de rembobinage s’adapte automatiquement à la vitesse de la machine.
-
-
-

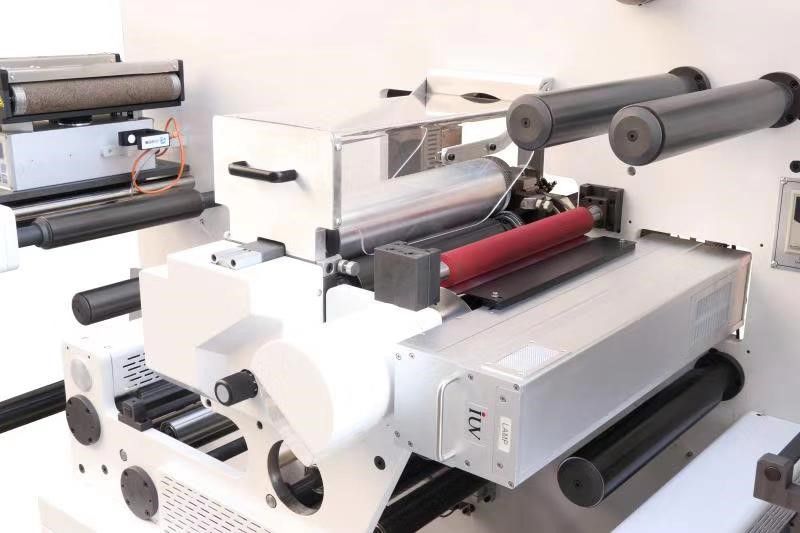

- Unité d’impression flexographique intermittente / rotative
Conçue avec un système à double entraînement servo, cette unité d’impression offre une utilisation simple et efficace.
Il n’est pas nécessaire de changer le cylindre d’impression lors du changement de longueur d’impression, du positionnement du cylindre ou du pré‑repérage.
Elle est équipée d’un sécheur UV à refroidissement par eau, avec sécheur IR en option.
-
-
-

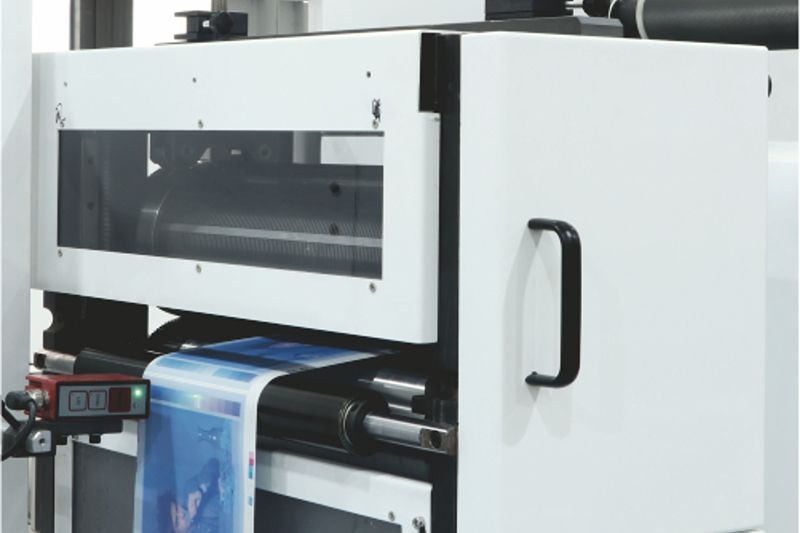

- Unité de découpe
Entraînée par servomoteur, l’unité de découpe est équipée d’une double traction par servomoteur et d’un système de suivi indépendant.
Elle prend en charge des modes de fonctionnement interchangeables, en intermittent et en rotatif.
-
-
-

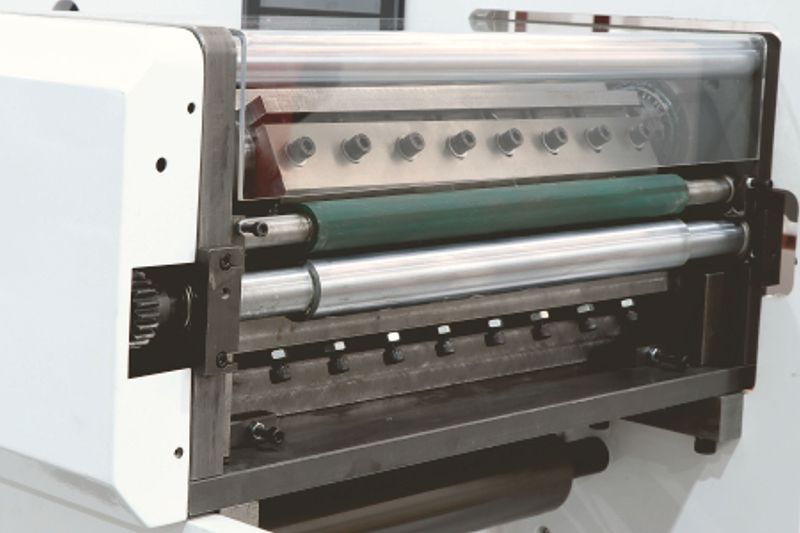

- Unité de mise en feuilles (Sheeter Unit) Elle est équipée d’un double entraînement par servomoteur, d’un système de suivi indépendant et d’un contrôle numérique de la longueur de coupe, garantissant une haute précision et une grande stabilité.
-
-
-

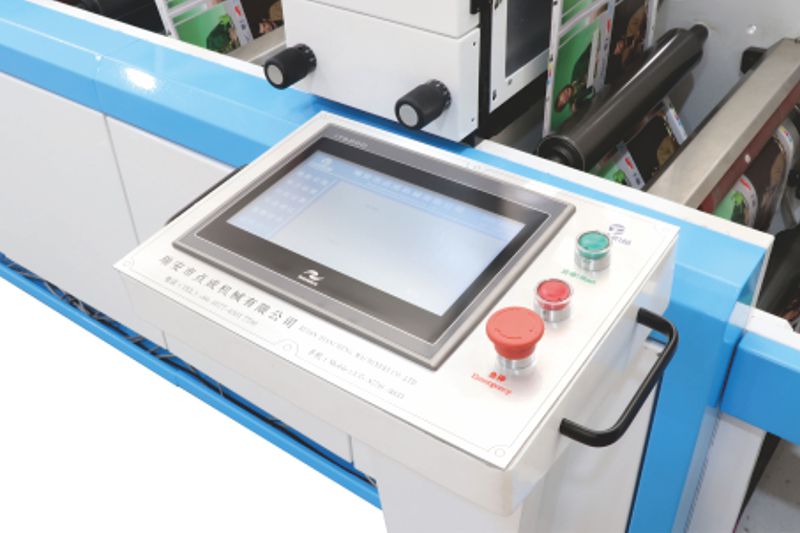

- Écran tactile Le panneau de commande est mobile et doté d’un écran tactile, assurant une utilisation simple, intuitive et ergonomique.
-
-
-

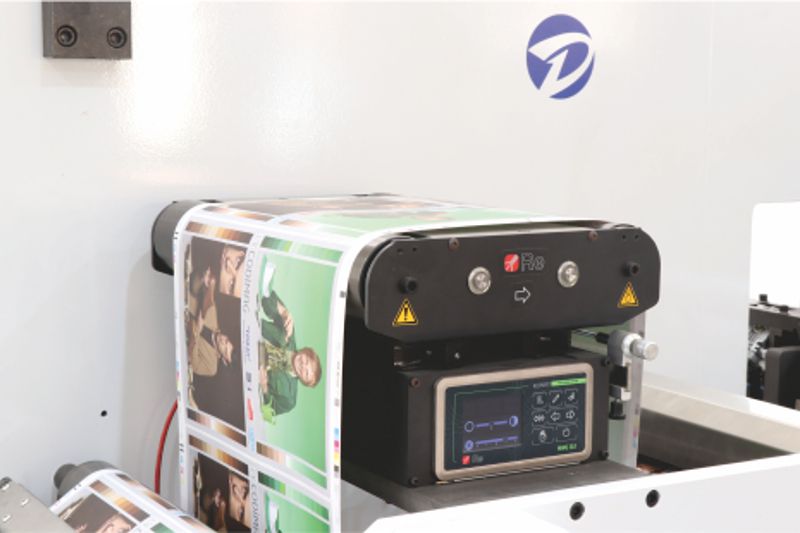

- Système de guidage de bande Le système de guidage de bande, issu d’une marque internationale reconnue, garantit une haute précision d’alignement.
-
-
-

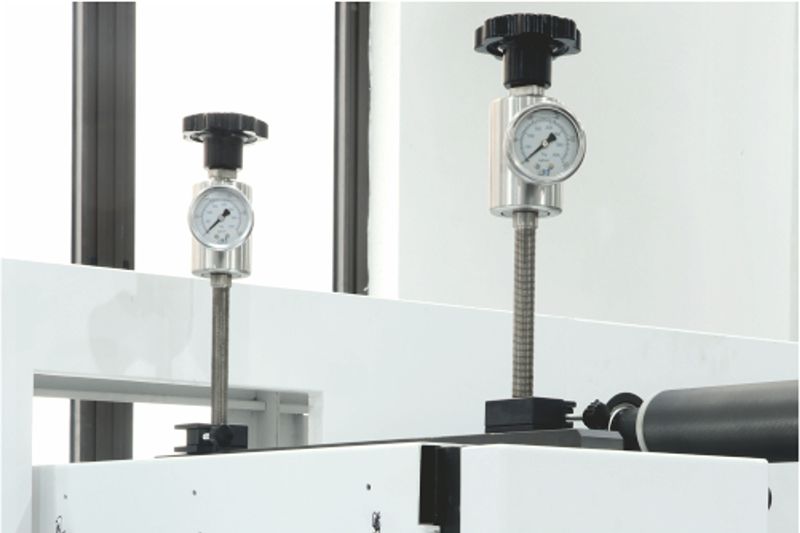

- Système de mesure de pression
Deux manomètres sont installés sur le dessus, de chaque côté du cylindre magnétique, afin de garantir une pression constante pendant les opérations de découpe.
Cette conception permet également un contrôle facile et précis des données de pression en cours de fonctionnement.
-
